Схема пескоструйного аппарата

21 июня

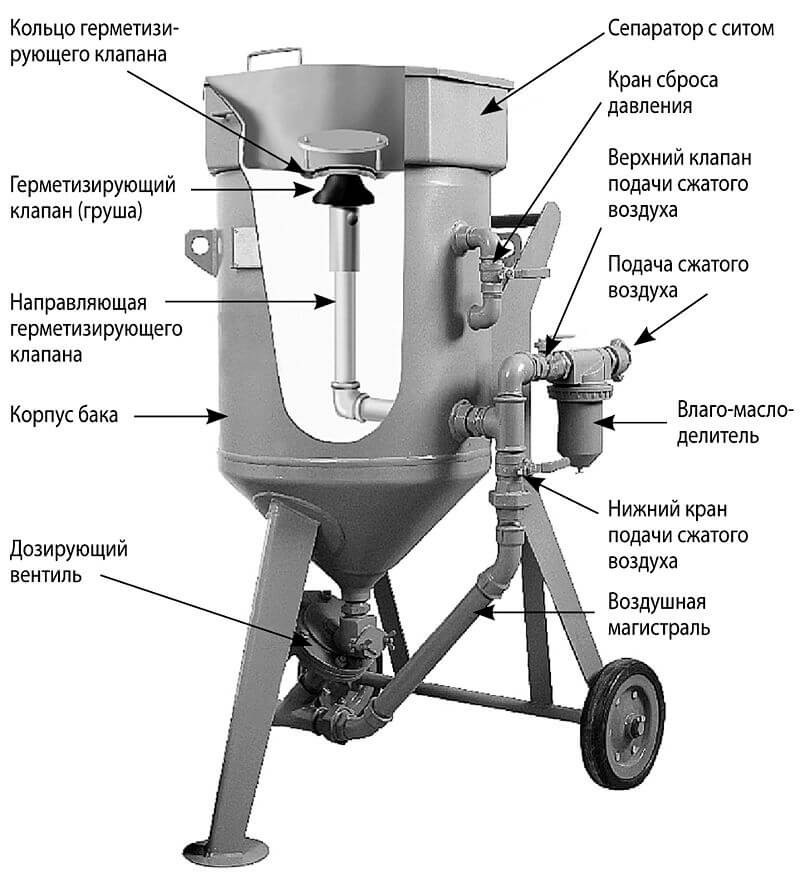

Пескоструйный апарат в разрезе

Схема аппарата contracor

  1. Из чего состоит пескоструйный аппарат:
  2. Сепаратор с ситом для абразива
  3. Кольцо герметизирующего клапана
  4. Герметизирующий клапан (груша)
  5. Кран сброса давления
  6. Верхний клапан подачи сжатого воздуха
  7. Направляющая герметизирующего клапана
  8. Подача сжатого воздуха
  9. Влаго-масло отделитель от абразива
  10. Нижний кран подачи сжатого воздуха
  11. Корпус пескоструйной бочки
  12. Дозирующий вентиль
  13. Воздушная магистраль (труба)

Итак, 13 основных комплектующих из чего состоит пескоструйный бак, для смешения воздуха с абразивом.

Пескоструйный аппарат Contracor RAZOR 100

Производитель Contracor
Тип оборудования Пескоструйный аппарат
Единица измерения шт
Производительность м2/час 37
Тип аппарата Напорный
Ёмкость бака л 100
Мин. рабочее давление бар 5
Макс. рабочее давление бар 12
Мин. расход воздуха л/мин 2500
Макс. расход воздуха л/мин 10000
Дистанционное управление Нет
Рекуперация абразива Нет
Мобильность Передвижной
Вспомогательное оборудование Для работы требуется воздушный винтовой компрессор
Страна изготовления Россия
Комплект поставки Аппарат абразивоструйный 100 л, сито, крышка, фильтр-влагомаслоотделитель CAF-1, клапан-дозатор абразива FSV

Схема аппарата contracor
