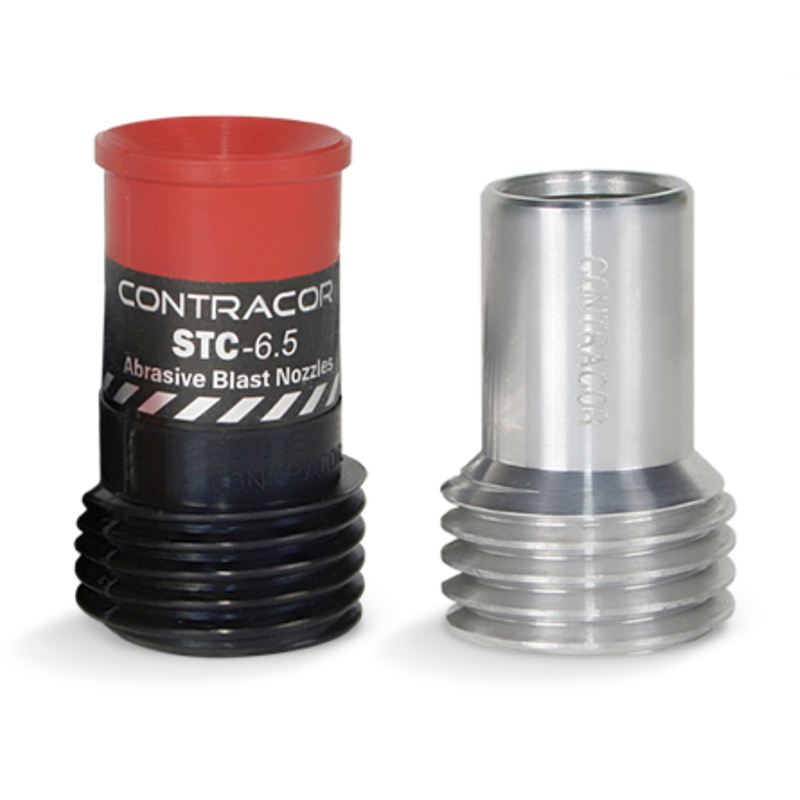

Пескоструйные сопла с большим ресурсом работы

29 мая

Конструктивные особенности узла

Конструкция сопла двойной вентури

Сопло представляет собой насадку, состоящую из следующих элементов:

1. Корпуса, в задачу которого входит предохранение рук человека от возможных травм.
2. Резьбового хвостовика, необходимого для крепления корпуса к держателю.
3. Конического диффузора.
4. Конфузора. Это коническое отверстие, располагающееся после диффузора. Оно может иметь разные диаметры.

На участке между конфузором и диффузором присутствует цилиндрическое отверстие. Здесь происходит формирование смеси нужного качества абразива с воздухом.

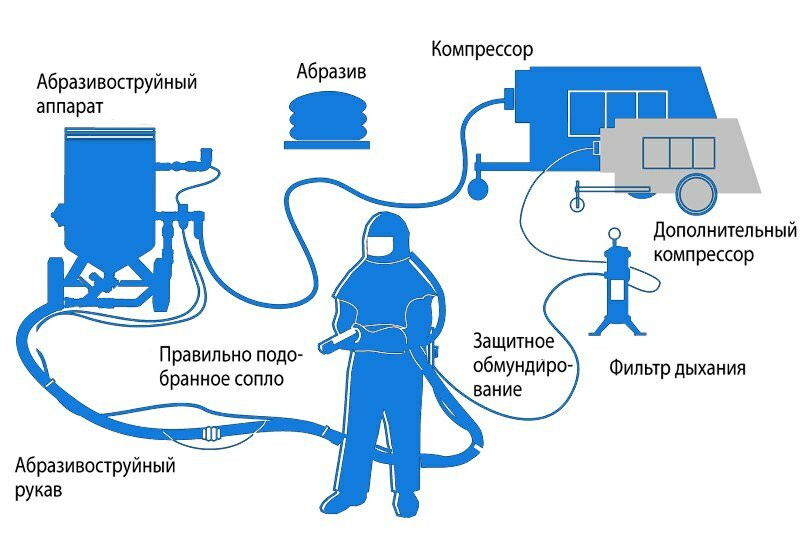

оборудование

С помощью контргайки сопло своей резьбовой частью крепится к держателю. Проходящий под большим давлением воздух захватывает абразивные частицы и через каналы подаёт в сопло.

Производительность узла

Производительность пескоструйного аппарата зависит от диаметра установленного сопла, его длины, а также мощности струи подаваемого воздуха. Чем больше величина отверстия в установленном узле, тем скорость работы аппарата выше.

Если при диаметре сопла 6 мм величину мощности взять условно за 100%, то при увеличении этого параметра зависимость будет выглядеть следующим образом:

1. При диаметре сопла 8 мм производительность оборудования увеличится до 157 %.
2. 9,5 мм – 220%.
3. 11 мм – 320%.
4. 12,5 мм – 400%.

Эти диаметры насадок являются стандартными.

Важным параметром сопла является его длина. Она имеет следующие характеристики:

1. До 7 см. Такие сопла используются при обработке труднодоступных мест в деталях.
2. 7 – 8 см. Используются в тех случаях, когда металлическая поверхность имеет незначительные загрязнения.
3. До 23 см. Устанавливаются при обработке деталей с большими коррозионными наростами.

Сопла, которые на протяжении всей своей длины сохраняют постоянный диаметр, могут обеспечить выход абразивной смеси со скоростью 320 км/час. Если отверстие имеет ступенчатую форму, то сила выходящей струи может достигать 720 км/час. К таким изделиям относятся сопла «Вентури». Их изготовление ведётся по сложной технологии. В итоге повышается не только скорость процесса, но и качество выполняемой работы.

Материал изготовления и советы по выбору

В зависимости от применяемого материала изменяется долговечность использования сопла:

1. Сталь. Служат не более 1-2 часов при непрерывной работе. В основном насадки применяются для домашних условий.
2. Чугун. Их долговечность составляет 6-8 часов. Они являются более удобными для выполнения домашних работ.
3. Карбид вольфрама. Сопла из такого материала могут прослужить более 300 часов.
4. Карбид бора. Время работы сопел достигает 1000 часов.

Последние два варианта являются оптимальными для использования. Несмотря на высокую цену материала, благодаря длительности использования, сопла окупают себя. При этом может применяться абразивный материал высокой твёрдости. Также следует помнить, что по мере износа отверстия в узле, резко повышается расход смеси. Это нужно учитывать при покупке дешёвой продукции.
