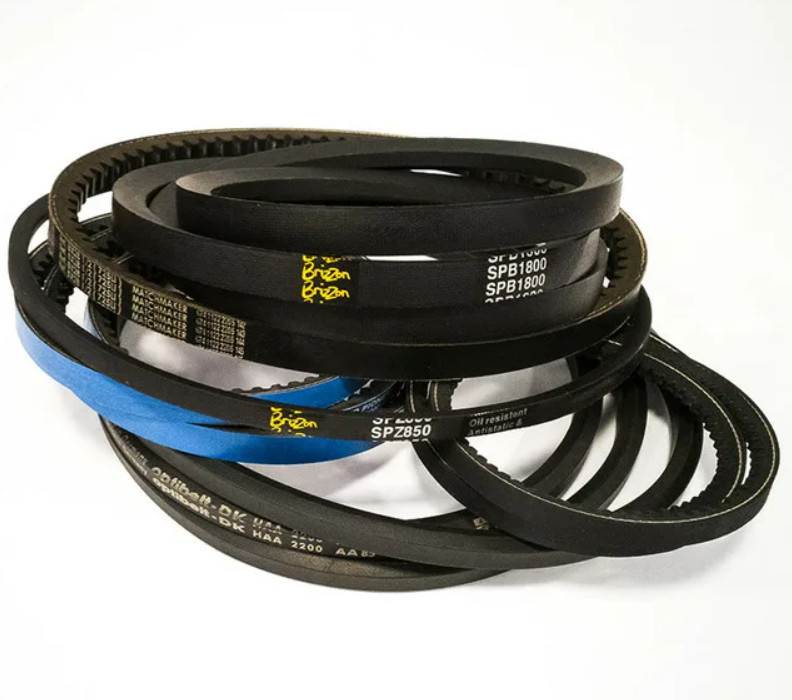

Какие ремни продаются компанией ООО «Авора»

Изделия для приводов относятся к резинотехническим изделиям (РТИ), используемым в промышленных установках, повседневной жизни, в быту дома. На сайте интернет-магазина «Авора», в каталоге РТИ предлагается ассортимент ремней привода нескольких видов. Выбор зависит от целей и задач клиента. Для примера знакомые устройства с передачей ременной: мотоблок роторной косилки, на велосипеде вместо железной цепи, зубчатый ремень 3D -принтера, в двигателе автомобиля.

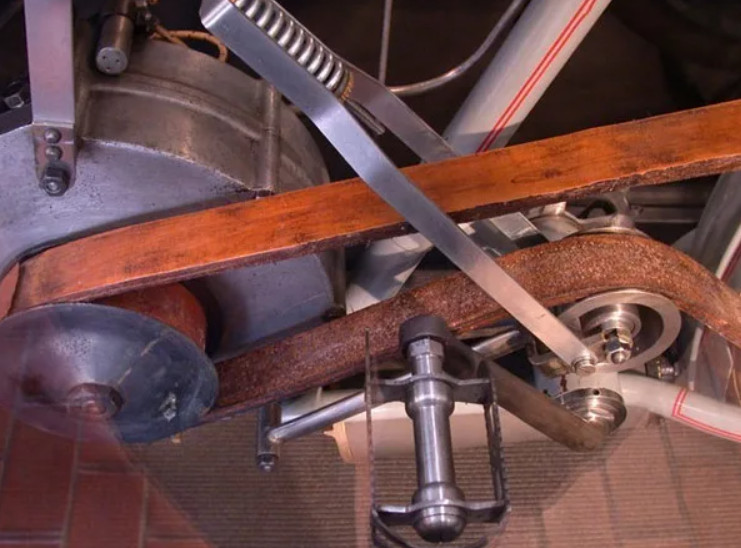

Как работает ремень в приводе

Сложную механическую систему можно разложить на простые механизмы. Через понятия механических законов в физике (рычаг, плечо, крутящий момент, силы трения, радиусы окружностей, передаточное число) определяются принципы работы и нагрузок ремней, расположенных на шкивах. Для качественной работы такой передачи обеспечивают регулируемое натяжение ремня. Передача крутящего момента происходит под действием сил трения из-за разности материалов ремня и шкива или сил зацепления (зубчатой). Выбирают конструкцию, характеристику, тип элемента привода в соответствии свойствам формируемых, передаваемых усилий.

Ремни в приводных узлах используют те, которые указываются производителем устройства. Требуется проверять, обслуживать, качественно натягивать их при эксплуатации по инструкциям.

Виды ремней, классификация, особенности использования

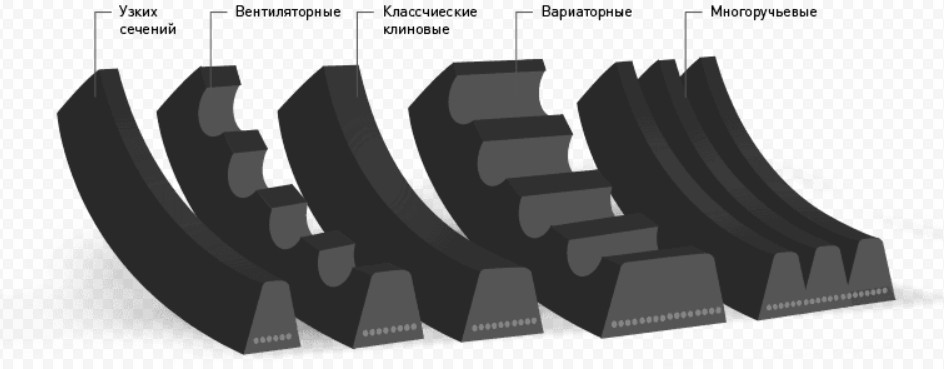

Ремни для приводов из всего многообразия бывают: круглые, плоские, зубчатые, клиновые, поликлиновые (многоручьевые), шестигранные, вентиляторные,  вариаторные. Стандартные типы ремней в механической передаче маркируются по форме, номенклатурным размерам, материалам, нормам физических показателей и нагрузкам в ТУ и ГОСТ (отечественных), DIN (европейских), ISO (международных). Для различных стандартов маркировка профилей ремней обозначается немного по-другому. Изделия классифицируются по разным формам сечений, с указанием высоты и ширины (A-E, EO, Z), длины (L). Обмеривания фиксируются в миллиметрах. Речь далее пойдет о ремнях, представленных на сайте «Авора», от поставщиков из Китая (HIMPT) и Индии (pix). Для изделий категории эконом двух производителей отмечается разница сроков службы (у PIX на 20% > срок). Код маркировки расположен на внешней стороне ремня.

Клиновые ремни — самые распространенные, названием указывают на трапециевидный профиль (схож с клином). Соприкасание рабочих боковых граней под углом с клиновыми углублениями шкивов дает высокий коэффициент трения передачи. Это повышает способность передавать нагрузки при меньшем натяжении на скоростных приводах.  Клиновый ремень будет продолжать работать и при экстремальных нагрузках (проскальзывая) целым, без поломок.

Выделяются в каталоге следующие группы:Выделяются в каталоге следующие группы:

1. Ремни нормальных сечений (для импортных — классический профиль);

2. Узкопрофильные;

3. Поликлиновые (многоручьевые);

4. Зубчатые синхронные. Технические данные по изделиям, размеры, вес приводятся в описании, детальнее уточняются в справочниках по нормативным таблицам с допусками, отклонениями, диапазонами.

Клиновые ремни классического профиля

В 1 группе представлено 5 различных по типоразмеру и длине ремённых приводов. Используются они для приводов агрегатов в промышленности, станков и машин сельского хозяйства, работают при температурах от -30°С до 60°С. Изделия мало растяжимы, износоустойчивы к воздействию деформации и агрессивных сред.

Определяются стандарты размеров сечений профилями: Z(О); А; В(Б); С(В); D (Г); E (Д). Например: Ремень клиновой В(Б)-1500 Lp / 1460 Li ГОСТ 1284-89 HIMPT. Основные параметры приведены в описании, длина - 1,5 м, профиль В(Б) — трапеция по сечению поперечному (17х 11), угол клина ремня равен (40±1)°.

Приводы узких сечений

В группе 2 предлагается 3 типоразмера узкоклинового профиля. В узких изделиях форма клина уже, глубина сечения больше, а длины меньше. Ширина большего основания трапеции относится к высоте как 1,3. Данный вид надежен в приводах с мощностью сельскохозяйственных машин, тракторов и автомобилей. При эксплуатации таких ремней уменьшено теплообразование, повышена линейная скорость. Ремень клиновой SPB-1320 Lp (14*13-1320) HIMPT. Здесь SP-узкий, профиль В размером (17-14)х13, длина - 1,32 м.

Профиль «SPZ»

• Ширина по большему основанию: 9,7 мм;
• Толщина ремня: 8 мм;
• Величина расчетной ширины: 8,5 мм;
• Минимально возможное значение диаметра шкива: 63 мм;
• Длина: от 500 до 2037 мм;
• Угол клина: 40°.

Профиль «SPA»

• Ширина по большему основанию: 12,7 мм;
• Толщина ремня: 10 мм;
• Величина расчетной ширины: 11 мм;
• Минимально возможное значение диаметра шкива: 90 мм;
• Длина: от 750 до 2650 мм;
• Угол клина: 40°.

Профиль «SPB»

• Ширина по большему основанию: 16,3 мм;
• Толщина ремня: 13 мм;
• Величина расчетной ширины: 14 мм;
• Минимально возможное значение диаметра шкива: 140 мм;
• Длина: от 1250 до 8000 мм;
• Угол клина: 40°.

Профиль «SPC»

• Ширина по большему основанию: 22 мм;
• Толщина ремня: 18 мм;
• Величина расчетной ширины: 19 мм;
• Минимально возможное значение диаметра шкива: 224 мм;
• Длина: от 1800 до 10000 мм;
• Угол клина: 40°.

Профиль «XPZ»

• Ширина большого основания: 9,7 мм;
• Толщина: 8 мм;
• Значение расчетной ширины: 8,5 мм;
• Длина: от 630 до 3550 мм;
• Угол клина: 40°.

Профиль «XPA»

• Ширина большого основания: 12,7 мм;
• Толщина: 10 мм;
• Значение расчетной ширины: 11 мм;
• Длина: от 690 до 3550 мм;
• Угол клина: 40°.

Профиль «XPB»

• Ширина большого основания: 16,3 мм;
• Толщина: 13 мм;
• Значение расчетной ширины: 14 мм;
• Длина: от 1060 до 4250 мм;
• Угол клина: 40°.

Профиль «XPС»

• Ширина большого основания: 22 мм;
• Толщина: 18 мм;
• Значение расчетной ширины: 19 мм;
• Длина: от 2280 до 5000 мм;
• Угол клина: 40°.

Поликлиновые

Ремни многоручьевые отличаются повышенной прочностью, износостойкостью, работоспособностью при температурах от -30°C до +60°C. По названию видно, что конструкция имеет несколько зубьев вдоль полотна (ручьи). На сечении виден ряд трапеций, поэтому добавляется параметр — шаг между соседними ребрами. Их применяют лесозаготовители, аграрии, горняки, для двигателей Камаз, другой спецтехники.

Группа 3 содержит 3 ремня, один из них поликлиновый 6РК-1371 HIMPT.

Профиль – РК с высотой 5,5мм, число рёбер – 6, шаг между клиньями – 3,56 мм, длина – 1,37 м.

Зубчатые синхронные

Ременная передача синхронная состоит из зубчатых шкивов (> = двум) и зубчатого ремня.

В 4 группе есть 3 изделия, которые используются в высокоскоростных передачах (до 20000 об/мин). Двигательный импульс передается при зацеплении поперечных зубьев за выступы на шкиве. Ведомые шкивы статично позиционируются по отношению к приводу. Применяется передача на станках с ЧПУ, автотранспорте, приборостроении, для оргтехники, бытовых устройств. электроприборов, работает при температурах от -25°C до +80°C.
