Соединение стальное кулачковое KAG 10, (1" наружная резьба)

Описание:

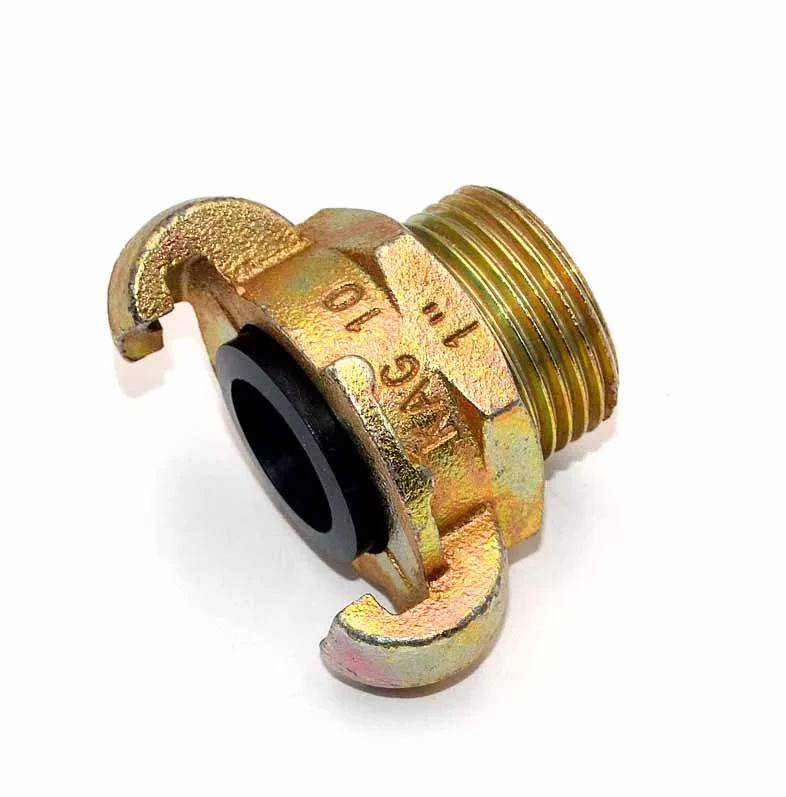

Сцепление KAG KAG 10, 1” наружная резьба, шестигранник на корпусе.

Применение:

Используются для соединения пневмоинструмента, пневматических рукавов (шлангов) к компрессорам и линиям сжатого воздуха.
Быстроразъемные соединения KAG 10, 1” изготавливаются из ковкого чугуна с гальванопокрытием.
KAG 10 (R 1") - это стальной быстроразъемный штуцер ("папа") японского стандарта с наружной трубной конической резьбой 1 дюйм и торцевым уплотнением. Оно предназначено для соединения с ответной частью KAG 10 (розеткой, "мамой") и навинчивается на оборудование с внутренней трубной конической резьбой Rc 1". Рабочее давление обычно до 175 бар. Прямая совместимость только с соединениями того же стандарта KAG/JIS B2061. Подробнее

Тип соединения: Кулачковое быстроразъемное соединение (БРС). Предназначено для быстрого, многократного, надежного и герметичного соединения/разъединения рукавов высокого давления (РВД), трубопроводов или агрегатов без специального инструмента.
Стандарт: KAG - это японский промышленный стандарт (JIS B 2061 - "Face seal fittings for quick couplings"). Цифра 10 обозначает размер (размерную группу). KAG 10 соответствует 1 дюйму (1") условного прохода (Ду 25).
Резьба: Наружная резьба 1". В стандарте KAG используется трубная коническая резьба R (наружная коническая). Таким образом, точное обозначение резьбы: R 1".
R - Обозначение наружной трубной конической резьбы по ISO 7-1 (аналогична ГОСТ 6211).
1" - Условный диаметр резьбы в дюймах (≈ 33.249 мм наружный диаметр резьбы).
Материал: Сталь. Обычно углеродистая сталь (например, SS400 по JIS, аналог Ст3), часто с цинковым покрытием для защиты от коррозии. Возможны варианты из нержавеющей стали (AISI 304, 316), но они будут иметь отдельное обозначение (например, KAGS).
Уплотнение: Ключевая особенность стандарта KAG - торцевое уплотнение (Face Seal). Уплотнение происходит по торцевой поверхности ниппеля (в данном случае, вашего соединения с наружной резьбой) о резиновое кольцо (O-ring) внутри ответной части (розетки, "мамы"). Это обеспечивает высокую герметичность и устойчивость к вибрациям.
Присоединение: Наружная резьба R 1" позволяет навинчивать это соединение непосредственно на внутреннюю трубную коническую резьбу Rc 1" соответствующего агрегата, трубы или штуцера.
Рабочее давление: Стандартные стальные соединения KAG 10 рассчитаны на номинальное рабочее давление до 1.75 МПа (17.5 бар, ~250 PSI). Важно: Всегда уточняйте фактическое рабочее давление у производителя для конкретной модели.
Рабочая среда: Воздух, вода, инертные газы, масла (гидравлические, смазочные), топливо. Совместимость с конкретной средой зависит от материала уплотнительных колец (обычно NBR).
Механизм соединения/разъединения: Кулачковый замок. При соединении с ответной частью ("мамой") кулачки защелкиваются за ее корпус. Для разъединения нужно сдвинуть наружную муфту ответной части назад (часто имеет "ушки" или "бабочку" для удобства), что разожмет кулачки.
Аналоги и Совместимость:
Прямые аналоги: Соединения стандарта JIS B 2061 размер 10 - это тот же стандарт, просто более полное обозначение. KAG - это распространенное торговое название для этого стандарта.
Совместимость с другими стандартами: Не совместимы напрямую с распространенными европейскими (ISO 16028 - Flat Face, ISO 7241-1 Series A/B) или американскими (ISO 6150) стандартами БРС из-за разного типа уплотнения (торцевое vs. коническое) и геометрии замка. Только "папа" KAG стыкуется с "мамой" KAG.
Альтернативы по резьбе: Если вам нужно соединение с резьбой R 1", но другого стандарта БРС (например, ISO Flat Face), то существуют переходники или сами БРС можно купить с такой резьбовой частью.
Где используется: Широко применяется в Японии и странах Азии в промышленности: гидравлические системы станков, прессов, строительной и сельхозтехники; пневматические системы; системы подачи топлива, воды, смазки.
