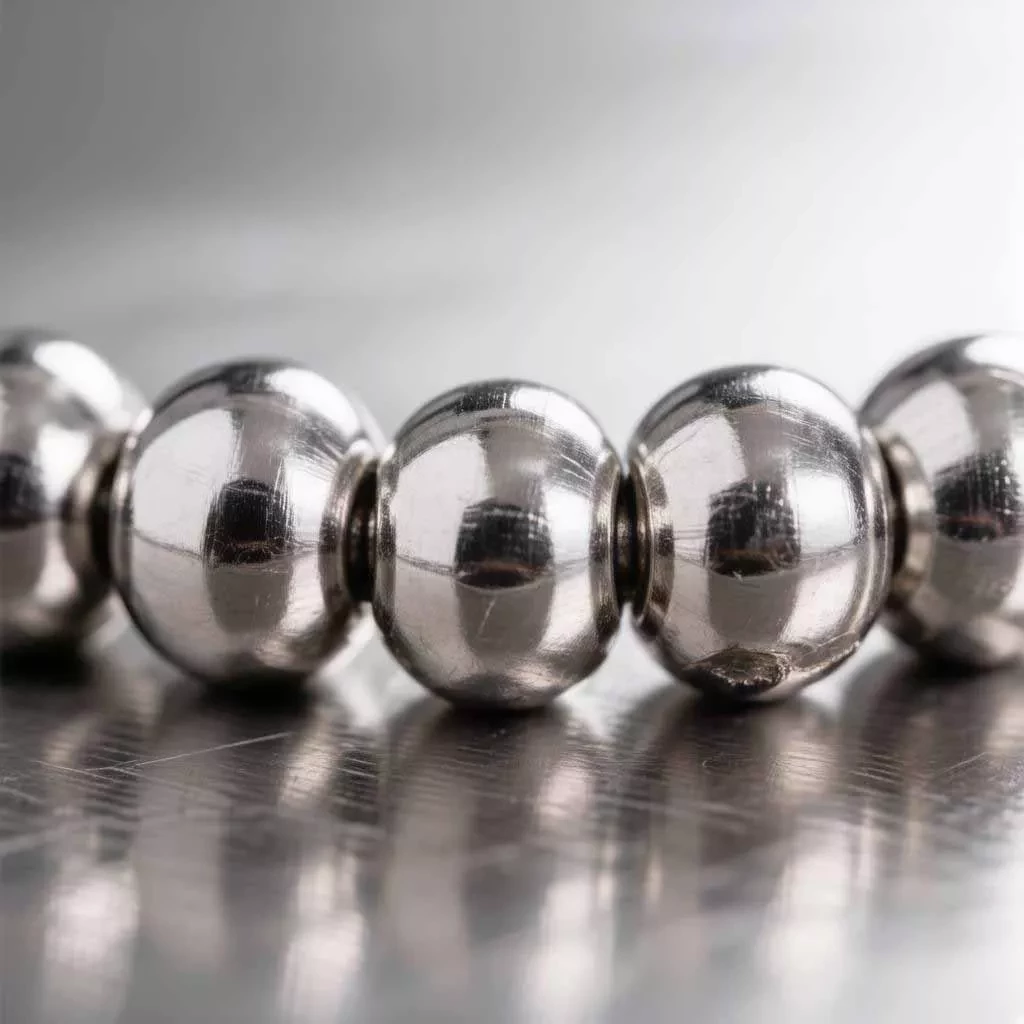

Шарики для подшипников: таблица размеров и соответствия
18 сентября
Ш
Подбор шариков для подшипников таблица соответствия диаметров
ГОСТ 3722-2014
Какие шарики подходят к вашему подшипнику: таблица соответствия
Часто клиенты приходят в магазин с подшипником или знают его номер, но не знают, какой диаметр шарика нужен для замены. Эта таблица поможет быстро подобрать правильный размер. Все размеры соответствуют ГОСТ 3722-2014 (Подшипники качения. Шарики стальные. Технические условия) Многие стандартные размеры имеют дюймовое происхождение — это важно при подборе для импортной техники.
Таблица: диаметр шарика — применяемые подшипники
| Диаметр шарика, мм | Дюймовое обозначение | Применяемые подшипники (основные серии) |
|---|---|---|
| 3,175 | 1/8" | 25, 60025, 80025, 160025, 180025, 1005, 1006, 1007, 1008 |
| 3,969 | 5/32" | 17, 26, 27, 80017, 180017, 80026, 180026, 1009 |
| 4,763 | 3/16" | 29, 100, 101, 102, 103, 750103, 8101, 8102, 8103, 6001 (4,762 мм) |
| 5,556 | 7/32" | 201, 202, 203, 1202, 1203, 8104, 8105, 8106, 8201 |
| 5,953 | 15/64" | 200, 202, 50200 |
| 6,350 | 1/4" | 6004, 6000-6304 (средние серии), 16004 (6,35 мм) |
| 7,144 | 9/32" | 303, 304 (приблизительно), стандарт DIN/ISO |
| 7,938 | 5/16" | 6204 (7,938 мм), 305, 306 (приблизительно) |
| 8,731 | 11/32" | 307, 308 (приблизительно) |
| 9,525 | 3/8" | 6304 (9,525 мм), 309, 310 (приблизительно) |
| 10,319 | 13/32" | Крупные подшипники (серии 312, 313 и выше) |
| 11,906 | 15/32" | 6306 (11,906 мм) |
| 12,700 | 1/2" | Крупные подшипники средних и тяжёлых серий |
Данные соответствуют ГОСТ 3722-2014 [citation:3]. Многие размеры имеют дюймовое происхождение — это важно при подборе для импортной техники.
Примеры точных соответствий (по данным производителей)
Подшипник 6001
- Диаметр шарика: 4,762 мм [citation:25]
- Количество шариков: 8 [citation:25]
- Размеры: 12×28×8 мм [citation:25]
Подшипник 6004
- Диаметр шарика: 6,35 мм [citation:31][citation:37]
- Количество шариков: 9 [citation:37]
- Размеры: 20×42×12 мм [citation:37]
Подшипник 6204
- Диаметр шарика: 7,938 мм [citation:20]
- Количество шариков: 8 [citation:20]
- Размеры: 20×47×14 мм [citation:20]
Подшипник 6304
- Диаметр шарика: 9,525 мм [citation:23]
- Количество шариков: 7 [citation:23]
- Размеры: 20×52×15 мм [citation:23]
Подшипник 6306
- Диаметр шарика: 11,906 мм [citation:21]
- Количество шариков: 8 [citation:21]
- Размеры: 30×72×19 мм [citation:21]
Как подобрать шарики: практические советы
- Уточняйте номер подшипника. Самый надёжный способ — попросить клиента назвать номер (например, 6204, 6306). По номеру можно точно определить нужный размер шарика.
- Обратите внимание на погрешность. Если клиент говорит «10,35», скорее всего, он измерял штангенциркулем и имеет в виду стандартный шарик 10,319 мм [citation:3].
- Стандарты — ваш друг. Основные размеры шариков регламентируются ГОСТ 3722-2014 [citation:11]. Все стандартные размеры оттуда можно смело использовать в таблице.
- Дюймовые размеры. Многие стандартные размеры имеют дюймовое происхождение (3,175 мм = 1/8", 6,350 мм = 1/4", 12,700 мм = 1/2") [citation:3]. Это помогает при подборе для импортной техники.
- Точность важна. Шарики поставляются по степеням точности (G5, G10, G16, G20, G28, G40) [citation:22]. Для стандартных подшипников обычно достаточно G10-G40.
