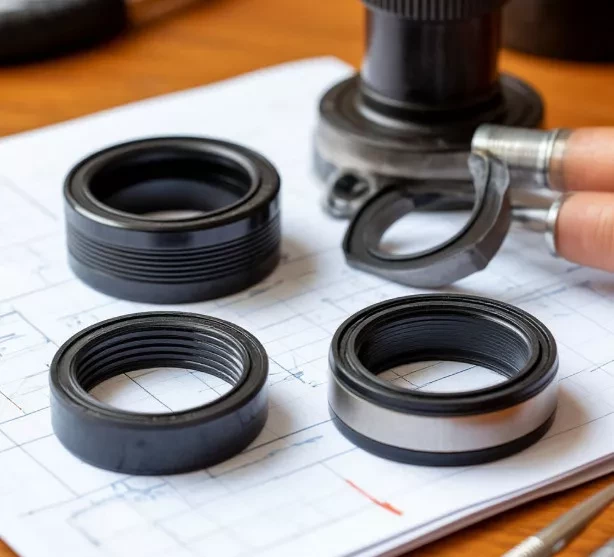

Сальники WA и TC: в чём разница и какой выбрать
Многие покупатели при подборе армированных манжет (сальников) сталкиваются с обозначениями WA и TC. При одинаковых размерах, например 55×90×8, и одинаковом материале NBR (нитрильный каучук) эти изделия часто путают. Однако между ними есть принципиальное конструктивное отличие, которое напрямую влияет на область применения. Разберёмся подробно.
Общие характеристики
- Размеры: 55×90×8 мм (внутренний диаметр × наружный диаметр × ширина).
- Материал: NBR (маслобензостойкая резина, рабочая температура от –30 до +100 °C).
- Армировка: металлический каркас (стальной) для жёсткости.
- Пружина: обе модели оснащены браслетной пружиной для постоянного прижатия рабочей кромки к валу.
Ключевое различие – количество уплотнительных кромок
Тип WA (W A)
Одна рабочая кромка – классическая конструкция по стандарту DIN 3760.
- Предназначен для уплотнения вращающихся валов в чистых средах (масло, гидравлика, вода).
- Обеспечивает герметичность только со стороны рабочей жидкости.
- Может иметь модификацию WAS с дополнительной защитной кромкой со стороны среды (для улучшения герметизации при высоком давлении).
Тип TC (двойная кромка)
Две кромки: основная рабочая + дополнительная грязезащитная (пылеотражательная).
- Идеален для работы в запылённых условиях (сельхозтехника, строительное оборудование, уличные механизмы).
- Грязезащитная кромка предотвращает попадание абразивных частиц на рабочую поверхность вала, увеличивая срок службы сальника и вала.
- Обеспечивает двойную защиту: от утечки масла и от проникновения пыли.
Сравнительная таблица
| Характеристика | WA 55×90×8 NBR | TC 55×90×8 NBR70 |
|---|---|---|
| Тип конструкции | Однокромочный | Двухкромочный (с пыльником) |
| Количество уплотнительных кромок | 1 (основная) | 2 (основная + грязевая) |
| Наличие пружины | Да | Да |
| Твёрдость по Шору А | Обычно 70±5 (NBR) | 70 (NBR70 – явное указание) |
| Область применения | Стандартные условия (чистое масло, вода, воздух) | Запылённая среда, открытые механизмы, сельхозтехника |
| Стандарт | DIN 3760 (тип A) | DIN 3760 (тип B) или ISO 6194 |
Расшифровка обозначений
- NBR – материал (нитрильный каучук), устойчив к маслам, бензину, щелочам.
- NBR70 – твёрдость 70 по Шору А – наиболее распространённый вариант для общепромышленных сальников.
- WA – одно кромочное уплотнение, с пружиной.
- TC – двухкромочное уплотнение с пылевой кромкой (T – двойная кромка, C – наличие пружины, но эта маркировка часто используется производителями по-разному, однако общепринятое значение – двойная кромка).
Что выбрать – WA или TC?
Выбор зависит исключительно от условий эксплуатации:
- Если механизм работает в чистой среде (например, в помещении, в масляной ванне, насосное оборудование) – достаточно WA. Он обеспечит надёжную герметизацию и будет стоить дешевле.
- Если есть риск попадания пыли, песка, грязи (тракторы, комбайны, экскаваторы, уличные конвейеры) – обязательно используйте TC. Дополнительная кромка защитит вал от абразивного износа и продлит ресурс сальника в несколько раз.
Важно: при замене старого сальника всегда сверяйте его конструкцию – если на нём есть дополнительная тонкая кромка, значит, это TC, и заменять его на WA нельзя, так как герметичность будет нарушена.
Вывод
Сальники WA 55×90×8 NBR и TC 55×90×8 NBR70 – это не одно и то же. Они различаются количеством уплотнительных кромок и, соответственно, областью применения. При выборе ориентируйтесь на условия работы – для стандартных узлов подойдёт WA, для запылённых – только TC. Если у вас остались сомнения, обратитесь к специалистам – мы всегда поможем подобрать правильный аналог для вашего оборудования.
