Руководство по выбору электрощеток
Что такое электрощетки?
Электрощетки представляют собой компоненты электрической цепи, состоящие из графитового блока, металлического контакта и крепления. Их главная задача заключается в обеспечении передачи электричества между неподвижными частями двигателя (коллекторами или контактными кольцами) и подвижными элементами (роторами). Щетки изготавливают из специальных композитов, включающих графит, медь, серебро и прочие добавки, позволяющие обеспечить необходимую прочность, устойчивость к износу и хороший электрический контакт.
Как выбрать электрощетку?
Выбор подходящей электрощетки зависит от множества факторов, среди которых основными являются тип двигателя, режим работы, скорость вращения и нагрузка. Ниже мы рассмотрим ключевые моменты, влияющие на правильный выбор.
Типы электрощеток
Существует три основных типа электрощеток:
Графитовые щетки
Графитовые щетки состоят главным образом из природного или синтетического графита. Такие щетки обладают низким коэффициентом трения и способны обеспечивать качественное скольжение. Обычно они применяются в электродвигателях, работающих на высоких оборотах, так как хорошо переносят высокие температуры и имеют низкую чувствительность к загрязнениям.
Пример: Щетка марки «ГР» изготавливается из высокочистого графита и применяется в крупных мощных двигателях с высокими нагрузками.
Угольно-графитовые щетки
Это промежуточный вариант между угольными и графитовыми щетками. Состав таких щеток обогащен частицами угля, что придает им большую износостойкость и жесткость. Подобные щетки подходят для средненагруженных электродвигателей и механизмов, испытывающих умеренное воздействие механических сил.
Пример: Щетка марки «УГ» обладает хорошим балансом характеристик и используется в большинстве серийных двигателей массового производства.

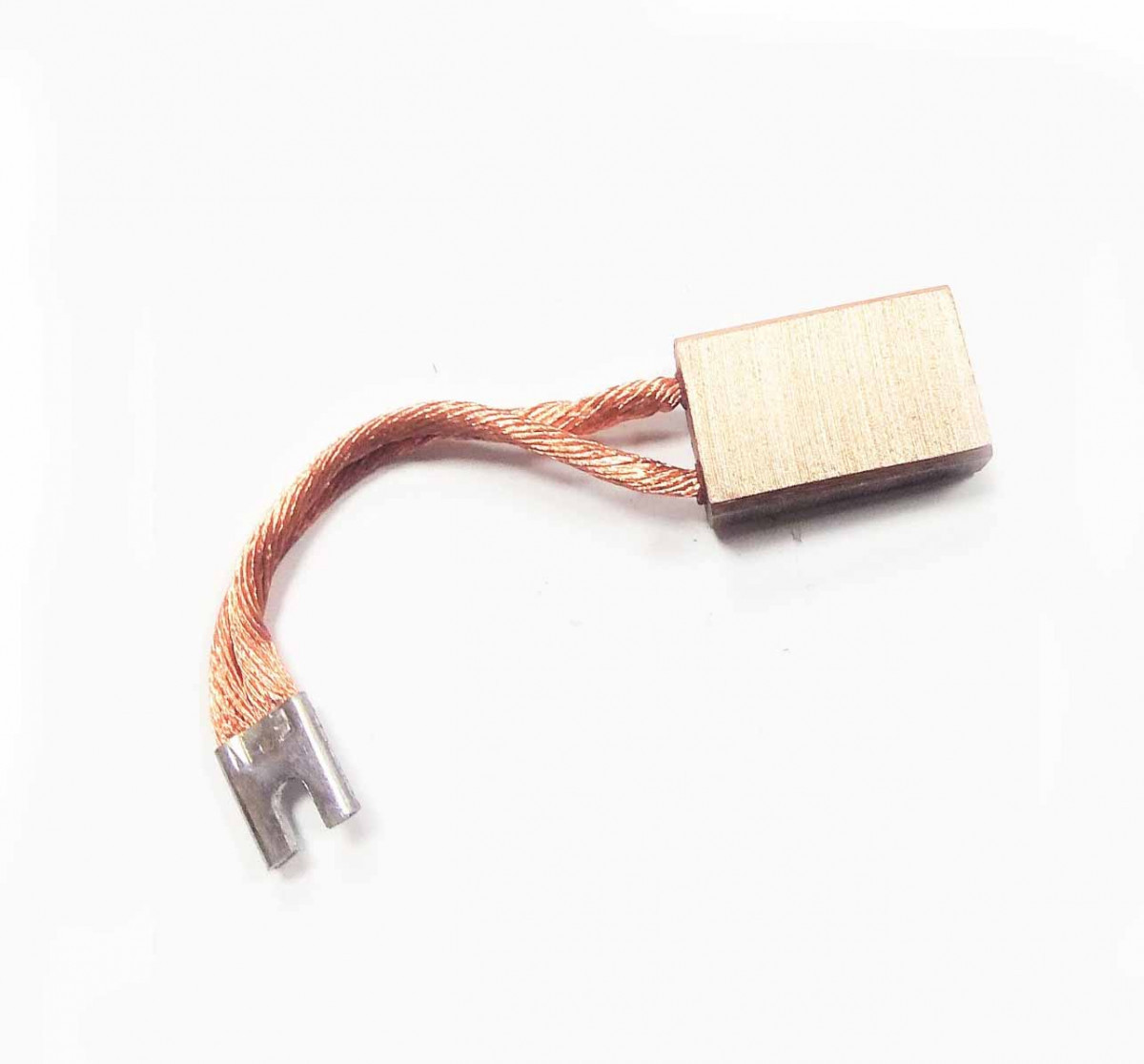

Меднографитовые щетки
Такие щетки содержат значительное количество меди, что значительно увеличивает их теплопроводность и способность переносить большие токи. Благодаря этому они часто применяются в тяговых электродвигателях и оборудовании с большими мощностными характеристиками.
Пример: Щетка марки «МС» предназначена для высокоэффективных электродвигателей, использующихся в железнодорожном транспорте и тяжелых машиностроительных установках.
Классификация электрощеток
Классификация электрощеток основывается на характеристиках их свойств, наиболее важными из которых являются твердость и электропроводность. Вот некоторые распространенные классы:
Класс K: Мягкий графит (K1—K4)
Класс M: Средний графит (M1—M4)
Класс Т: Твердый графит (T1—T4)
Каждый класс дополнительно подразделяется на подгруппы в зависимости от величины сопротивления и способности выдерживать механические нагрузки.
Расшифровка обозначений
Рассмотрим пример полной маркировки электрощетки, например, «МГ 3,2х6х18 К1-4».
Здесь:
МГ — марка щетки, обозначающая разновидность материала (меднографитовая);
3,2х6х18 — размеры самой щетки (ширина х толщина х высота);
К1-4 — класс твердости и электропроводности («К» — мягкая щетка, «1» — низкая группа твердости, «4» — высокая электропроводность).
Особенности подбора электрощеток
При выборе электрощеток важно учитывать ряд ключевых аспектов:
Тип электродвигателя. Различные виды двигателей требуют разных классов щеток.
Режим работы. Постоянная работа требует щеток с большим ресурсом, в то время как кратковременные циклы допускают использование менее устойчивых марок.
Скорость вращения. Высокоскоростные двигатели нуждаются в щетках с хорошей теплоустойчивостью и низкими коэффициентами трения.
Нагрузка. Высокая электрическая нагрузка предполагает применение меднографитовых щеток, обладающих повышенной способностью передавать электричество.
Заключение
Правильно подобранные электрощетки играют ключевую роль в обеспечении бесперебойной работы электродвигателя и снижают затраты на обслуживание и ремонт. Поэтому перед покупкой обязательно ознакомьтесь с рекомендациями производителя вашего устройства и учитывайте все вышеперечисленные факторы.
Наконечники электрощеток выполняют важную функцию защиты контактов и проводов от окисления, повышения качества подключения и снижения риска короткого замыкания. Каждый вид наконечника имеет свое обозначение, которое отражает его конструкцию и назначение. Рассмотрим подробнее основные типы наконечников и их условные обозначения.
Типы наконечников электрощеток
1. Безнакладные наконечники (НЗ)
Безнакладные наконечники изготавливаются непосредственно из материала самой щетки. Они экономичны и просты в производстве, однако менее универсальны и склонны к быстрому износу.
Примеры маркировки:
НЗ-А — плоский концевой вывод;
НЗ-Б — круглая форма вывода;
НЗ-В — специальный профиль вывода для сложных условий эксплуатации.
2. Накладные наконечники (НК)
Накладные наконечники крепятся поверх проволочного вывода щетки и служат дополнительной защитой контакта. Такой тип наконечника облегчает монтаж и демонтаж, уменьшает сопротивление контакта и продлевает срок службы щетки.
Примеры маркировки:
НК-К — стандартный накладной наконечник;
НК-С — специализированный тип накладки для тяжелых условий эксплуатации;
НК-М — магнитные накладные наконечники, используемые в особых случаях.
3. Напаянные наконечники (НП)
Напаянные наконечники создаются путем пайки металлической пластины на конец вывода щетки. Такая технология существенно улучшает качество контакта и увеличивает долговечность электрощетки.
Примеры маркировки:
НП-П — простой напаянный наконечник;
НП-Т — термообработанный напаянный наконечник для высокотемпературных режимов;
НП-Р — резинометаллический напаянный наконечник для гибких соединений.
4. Подвижные наконечники (ПО)
Подвижные наконечники позволяют компенсировать небольшие изменения положения провода или самого механизма, предотвращая чрезмерное напряжение и повреждение выводов.
Примеры маркировки:
ПО-Ф — свободный ход наконечника;
ПО-Ш — шарнирный наконечник;
ПО-Г — герметизированный подвижный наконечник.
Дополнительные параметры обозначения
Помимо основной классификации, существуют дополнительные символы, уточняющие свойства наконечников:
Индекс X — характеризует специфику технологии обработки (X1 — простая обработка, X2 — специальная защита от коррозии).
Цифры после основного символа — указывают диаметр или размер поперечного сечения наконечника.
Буква после цифры — уточняет материал покрытия (S — серебро, Cu — медь, Al — алюминий).
Например, обозначение «НК-С-10-S» расшифровывается следующим образом:
НК — накладной наконечник;
С — специализированный тип (для тяжелых условий эксплуатации);
10 — диаметр наконечника составляет 10 мм;
S — покрытие серебром.
Итог
Для правильного выбора наконечника электрощетки необходимо учесть конкретные требования эксплуатации и рекомендации производителей оборудования. Важно помнить, что каждый тип наконечника рассчитан на определенный режим работы и диапазон нагрузок, и неправильный выбор может привести к снижению эффективности и сокращению срока службы электроустановки.
