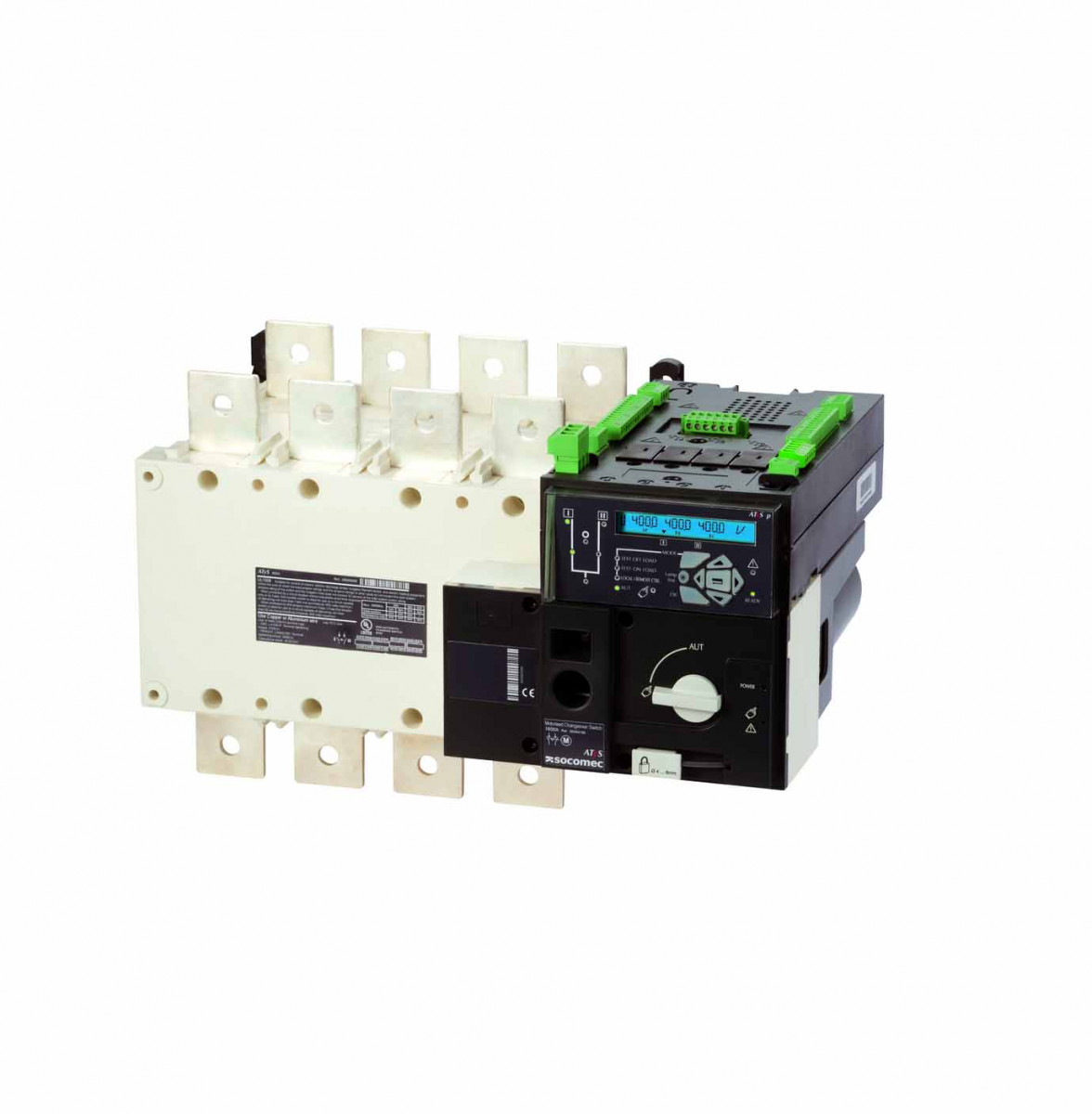

Реверсивный рубильник с моторным приводом и контроллером АВР ЗХ250А Р

Основные компоненты и функции

1. Реверсивный рубильник:

   • Предназначен для коммутации цепей под нагрузкой.

   • Номинальный ток: 250 А (уточните напряжение, например, 400 В).

   • Реверсивное исполнение: позволяет переключать нагрузку между двумя источниками (сеть 1 ↔ сеть 2 или сеть ↔ генератор).

2. Моторный привод:

   • Обеспечивает автоматическое переключение без ручного вмешательства.

   • Время срабатывания: обычно 2-10 сек (зависит от модели).

   • Возможность ручного дублирования (на случай аварии привода).

3. Контроллер АВР (Автоматический Ввод Резерва):

   • Контролирует параметры основной сети (напряжение, частота).

   • При пропадании основного питания подает сигнал на переключение на резервный источник.

   • Защита от короткого замыкания, перекоса фаз, помех.

   • Настраиваемая задержка перед переключением (для исключения ложных срабатываний).

Технические параметры (примерные)

• Номинальный ток: 250 А.

• Напряжение: до 690 В (уточните у производителя).

• Степень защиты: IP20/IP65 (зависит от корпуса).

• Управление: через контроллер АВР с интерфейсом RS-485, сухими контактами или GSM-модулем (опционально).

• Совместимость: с дизель-генераторами, ИБП, солнечными системами.

Применение

• Промышленность: цеха, насосные станции, линии производства.

• Коммерция: больницы, ЦОДы, торговые центры, офисные здания.

• Инфраструктура: аэропорты, метро, системы освещения.

Преимущества

• Надежность: минимизация времени простоя при аварии сети.

• Автоматизация: не требует участия оператора.

• Гибкость: настройка параметров срабатывания под конкретные задачи.

• Защита оборудования: предотвращение скачков напряжения.

Рекомендации

1. Проверьте параметры сети: номинал тока/напряжения должен соответствовать нагрузке.

2. Интеграция с генератором: убедитесь, что контроллер АВР поддерживает сигнал запуска генератора.

3. Монтаж: доверьте установку сертифицированным специалистам.

4. Тестирование: регулярно проверяйте работу системы (раз в 3-6 месяцев).

Аналоги

Если модель ЗХ250А Р недоступна, рассмотрите аналоги:

• ABB OTDC, Eaton XT — реверсивные рубильники с АВР.

• Schneider Electric ComPact NSX — с моторным приводом и контроллером.

Важно! Уточните техническую документацию у производителя, так как параметры могут отличаться в зависимости от модификации. Для сложных проектов рекомендуем обратиться к инженерам-энергетикам. АТуЗ р ЗХ250А Р Реверсивный рубильник с мотор приводом с контроллером АВР
