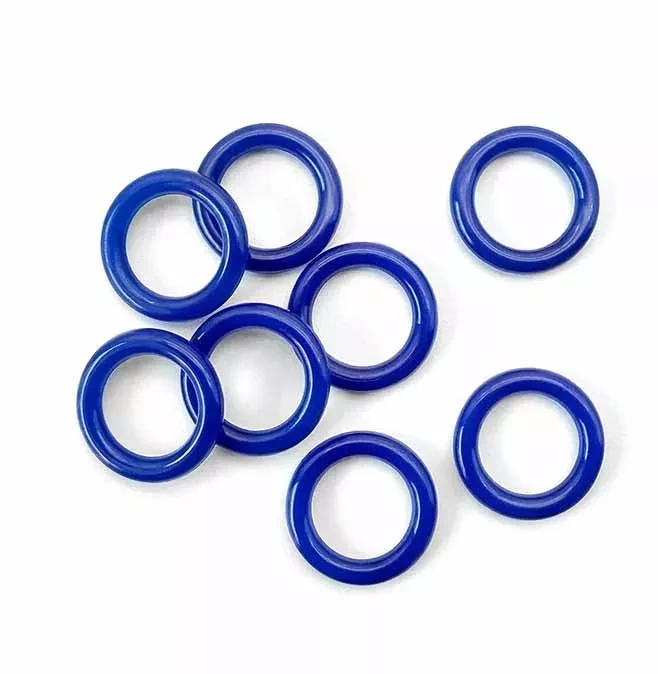

Кольцо 007-010-14-2-7 ГОСТ 9833-73 (FVMQ) (Фторсиликон)

Параметры кольца:
Внутренний диаметр (d1): 7,7 мм.
Сечение (d3): 1,4 мм.
В обозначении по ГОСТ 9833-73 используется схема d1-d2-d3, где:

d1 — диаметр штока;
d2 — диаметр цилиндра;
d3 — сечение, умноженное на 10.
Для кольца 7,7 × 1,4 мм обозначение будет выглядеть как 007-010-14 (где 7,7 мм — диаметр штока, 10 мм — диаметр цилиндра, 1,4 мм — сечение).
gidro2000.ru +1

ГОСТ 9833-73
Стандарт устанавливает конструкцию и размеры резиновых уплотнительных колец круглого сечения. Ключевые положения:

Кольца изготавливаются двух групп точности: 1 — для подвижных соединений, 2 — для подвижных и неподвижных соединений.
meganorm.ru +1
Предельное отклонение для сечения 1,4 мм: ±0,07 мм для группы 1 и ±0,10 мм для группы 2.
meganorm.ru +1
Стандарт допускает изготовление колец нестандартных размеров по рабочим чертежам, согласованным в установленном порядке.
novo-sil.ru +1
Материал FVMQ
Фторсиликоновый каучук (FVMQ) — синтетический эластомер, который сочетает термостойкость силикона и химическую инертность фторкаучука. Его ключевые свойства:

Температурный диапазон: длительно от −60 °C до +175 °C, кратковременно до +200–230 °C.
dlseals.ru +1
Химическая стойкость: устойчив к топливам, маслам, гидравлическим жидкостям, растворителям (углеводороды, ароматические соединения), кислотам и щелочам.
Твёрдость: 40–80 единиц по Шор А.
Применение: уплотнения в топливных системах, аэрокосмической и автомобильной промышленности, нефтехимии, медицине (при подтверждённой биосовместимости).
Особенности применения
При монтаже колец необходимо учитывать требования к сопрягаемым деталям, включая шероховатость поверхности канавки (не более Ra 1,25 мкм для неподвижных соединений и Ra 0,63 мкм для подвижных). Также важно правильно подобрать степень сжатия кольца в канавке.
