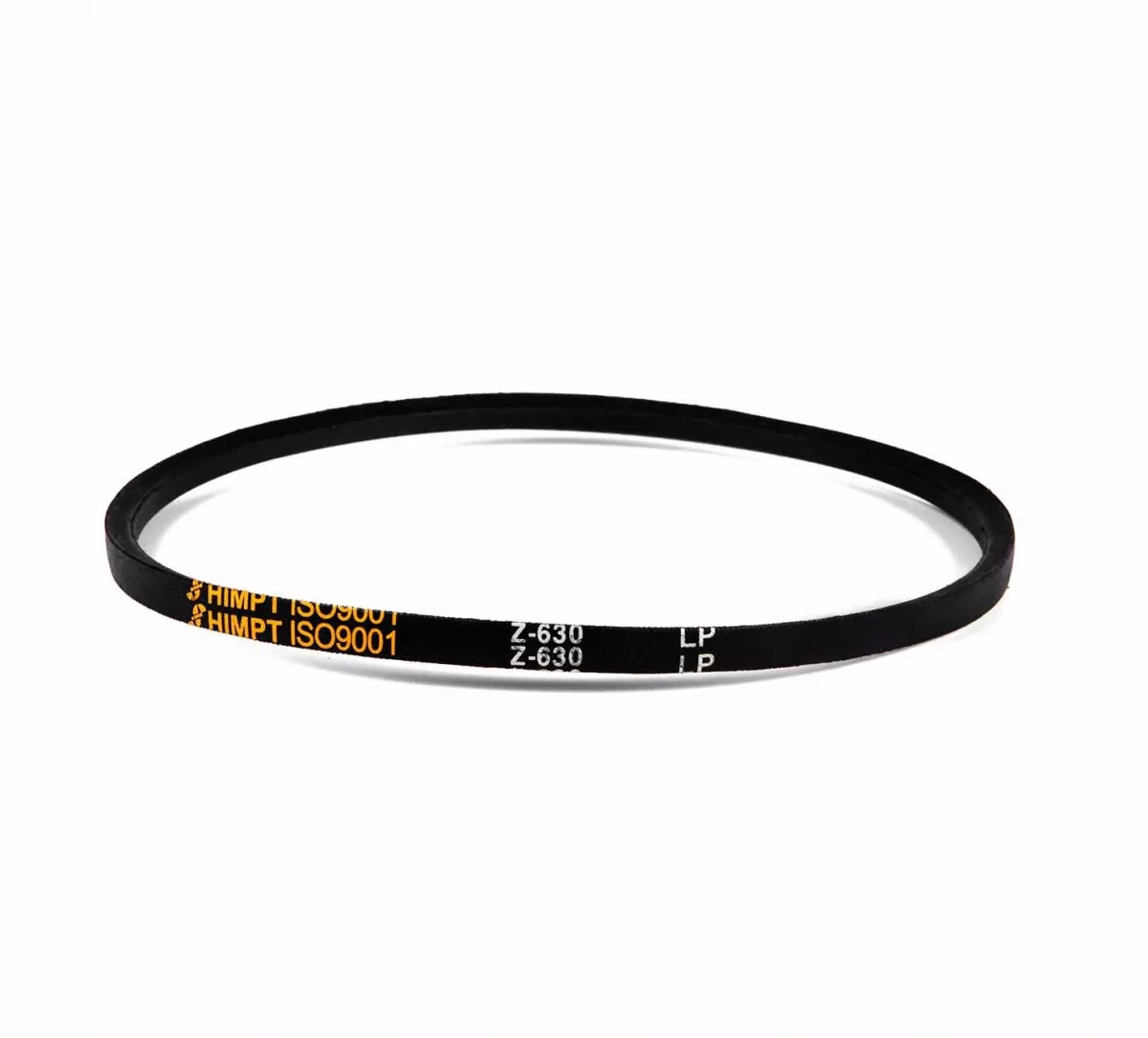

Ремень клиновой Z(О)-630 Lp / 610 Li ГОСТ 1284-89 HIMPT

Ремень клиновой Z(О)-630 Lp / 610 Li ГОСТ 1284-89 — это приводной элемент для передачи крутящего момента в различных механизмах. Изготовлен из резинотканевых материалов с кордшнуром в несущем слое. Профиль Z(O) (нормального сечения) имеет трапециевидную форму, обеспечивающую надежное сцепление со шкивом.

Расшифровка маркировки:
Z(О) / 10/Z: сечение (профиль) ремня.
630 Lp (Ld, Lw): расчетная длина по несущему слою (корду), мм.
610 Li: внутренняя длина по меньшему основанию, мм.
Z 24: номер ремня (длина в дюймах, ~610 мм / 25.4).
ГОСТ 1284-89: стандарт, регулирующий размеры и технические условия.
HIMPT: производитель (Китай), сертифицирован.

Технические характеристики:
Ширина большего основания (W): 10 мм (+0.4; -0.3).
Высота ремня (T): 6 мм (±0.3).
Угол клина (α): 40° (±1°).
Расчетная ширина (Wp): 8.5 мм (нейтральная линия).
Наружная длина (La): 645 мм (по большему основанию).
Длина ремня (Lp, Ld, Lw): 630 мм (+8; -4).
Внутренняя длина (Li): 610 мм (по меньшему основанию).
Рабочая температура: от -30°C до +
