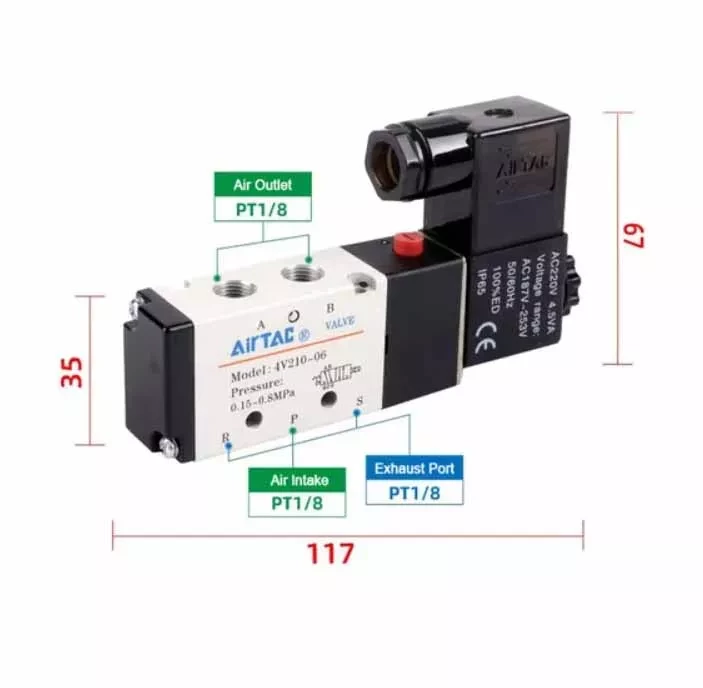

Электромагнитный клапан AirTAC AC220V

Описание:

Общее назначение:
Электромагнитный (соленоидный) клапан AirTAC AC220V — это устройство, предназначенное для дистанционного управления потоком сжатого воздуха в пневматических системах. При подаче напряжения (220 В переменного тока) на катушку клапан открывает или закрывает проходное сечение, позволяя воздуху течь или блокируя его поток. Это ключевой элемент автоматизации процессов.

Напряжение: AC 220V 50/60 Гц
Тип: 5/2, нормально закрытый (NC)
Присоединение: G¹⁄₄"
Давление: 0.15–0.8 МПа
Расход (Cv): 4.0
Степень защиты: IP65
Материалы: Латунь, NBR

Катушка соленоида: При подаче напряжения AC220V на катушку создается электромагнитное поле.
Сердечник (поршень): Электромагнитное поле воздействует на подвижный ферромагнитный сердечник внутри катушки.
Управление потоком: Движение сердечника напрямую или через пилотный канал открывает или закрывает основное проходное сечение клапана, управляя потоком воздуха.
Напряжение (AC220V), тип (NC/NO), размер (G¹⁄₄" и т.д.), давление, расход. Подробнее

Типы клапанов (по количеству и функции портов):

2/2-ходовой: Два порта (вход P, выход A). Простейший тип для включения/выключения потока по одной линии (NC или NO).
3/2-ходовой: Три порта (вход P, выход A, сброс R). Самый распространенный. Используется для управления пневмоцилиндрами одинарного действия (NC: закрыт P, открыт A-R; при срабатывании открыт P-A, закрыт R).
4/2-ходовой: Четыре порта (P, A, B, R). Управляет цилиндрами двойного действия (попеременная подача воздуха в порты A и B).
5/2-ходовой: Пять портов (P, A, B, EA, EB). Наиболее распространен для управления цилиндрами двойного действия. Имеет два выхлопных порта (EA, EB). Обеспечивает более быстрое срабатывание и контроль выхлопа.
5/3-ходовой: Пять портов + центральное положение. Управляет цилиндрами двойного действия с возможностью остановки/удержания в средней позиции (например, закрыты все, или P-A и P-B одновременно для блокировки, или A-EA и B-EB для сброса).

Ключевые технические параметры:
- Рабочее давление:Диапазон давлений, при котором клапан надежно работает (например, 0.15 - 0.8 МПа, 0.2 - 1.0 МПа).
- Расход (Пропускная способность):Измеряется в Cv (американский стандарт) или kv (европейский стандарт). Определяет, сколько воздуха клапан может пропустить при заданном перепаде давления. Критично для выбора размера клапана под конкретный цилиндр или расход.
- Присоединение (Размер порта):Резьбовое соединение (G1/8", G1/4", G3/8", G1/2" и т.д.) или под монтаж на шину (ISO 5599/1).
- Степень защиты (IP):Указывает на защиту от пыли и влаги (например, IP65 - защита от струй воды и пыли). Важно для условий эксплуатации.
- Рабочая температура среды:Диапазон температур воздуха, с которым может работать клапан (обычно -5°C до +50°C или шире).
- Рабочая температура окружающей среды:Температура среды, где установлен клапан (обычно -5°C до +50°C).
- Время срабатывания:Время открытия/закрытия (обычно миллисекунды).
- Потребляемая мощность:Мощность катушки в Ваттах (Вт) или Вольт-Амперах (ВА) при AC. Указывает на энергопотребление и тепловыделение.
- Класс взрывозащиты (если есть):Для работы во взрывоопасных средах (например, Ex d IIC T6). Не у всех моделей.
Особенности клапанов на AC220V:
- Вибрирующий сердечник:В отличие от DC, катушка AC создает пульсирующее магнитное поле, заставляющее сердечник слегка вибрировать (с частотой сети). Это может приводить к характерному "гудению".
- Повышенное тепловыделение:Катушки AC обычно потребляют больше мощности и сильнее нагреваются в рабочем состоянии, чем аналогичные DC. Требуют хорошего теплоотвода.
- Пиковый пусковой ток:При включении ток через катушку AC значительно выше установившегося (ток намагничивания). Это нужно учитывать при расчете блока питания/предохранителей.
- Простота подключения:Прямое подключение к промышленной сети 220В без необходимости в блоке питания постоянного тока.
Типовые применения:
- Управление пневматическими цилиндрами (одно- и двустороннего действия).
- Привод заслонок, задвижек.
- Пневматические прессы, станки.
- Системы наполнения, упаковки.
- Контроль давления в ресиверах или линиях.
- Продувка, очистка.
- Любая задача автоматизации, требующая дистанционного включения/выключения или переключения потока воздуха.
Преимущества клапанов AirTAC:
- Соотношение цена/качество:Хорошая надежность по конкурентной цене.
- Широкий ассортимент:Огромный выбор типов, размеров, функций.
- Доступность:Широкая дистрибьюторская сеть, наличие на складах.
- Совместимость:Часто совместимы по монтажу и функциям с клапанами ведущих брендов (Festo, SMC, Camozzi).

Важно для выбора конкретной модели:

Определите тип клапана:2/2, 3/2, 5/2, 5/3? NC или NO?
Определите размер (пропускную способность Cv/kv):Рассчитайте исходя из расхода воздуха вашим потребителем (цилиндром).
Уточните присоединение:Размер и тип резьбы (G, NPT, BSPP) или монтаж на шину.
Проверьте давление:Убедитесь, что рабочее давление вашей системы входит в диапазон клапана.
Учтите среду:Температура воздуха, наличие масла, влаги, пыли (требует определенного материала уплотнений и степени защиты IP).
