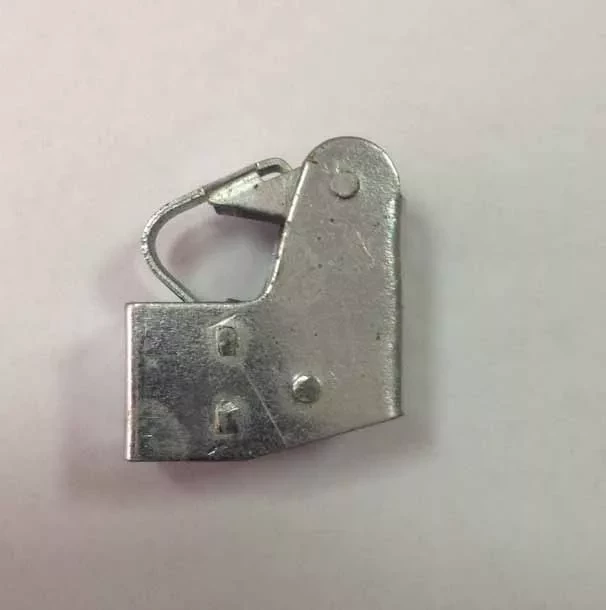

Щёткодержатель типа ДГП (ДПГ) 10×12,5 (чертеж 5ТА.112.029)

Описание:

Щёткодержатель ДГП (ДПГ) 10×12,5 (по чертежу 5ТА.112.029) предназначен для надежной фиксации и равномерного прижима одной графитовой щетки в коллекторных электродвигателях и генераторах. Конструкция оснащена специальной цилиндрической пружиной растяжения, передающей усилие на щетку через рычажный механизм с фиксированным давлением.

Особенности конструкции:
Радиальное исполнение для удобного монтажа
Крепление на круглый палец (бракет) со стороны обоймы
Нерегулируемый рычажный механизм
Предназначен для щеток размером 10×12,5×32 мм Подробнее

Технические характеристики:

Тип:ДГП (ДПГ)
Чертеж:5ТА.112.029
Размеры корпуса:10×12,5 мм
Тип пружины:Цилиндрическая растяжения
Механизм прижима:Рычажный (нерегулируемый)
Количество щеток:1
Размер щетки:10×12,5×32 мм
Способ крепления:На круглый палец (бракет)
Материал корпуса:Металл (износостойкая сталь)
Назначение:Для коллекторных электродвигателей, генераторов, электроинструментов

Преимущества:

✔ Стабильное давление благодаря пружине и рычажной системе
✔ Компактная и надежная конструкция
✔ Оптимальный контакт щетки с коллектором
✔ Простота монтажа за счет крепления на палец

Применение:

Коллекторные электродвигатели
Генераторы постоянного тока
Электроинструменты(дрели, шлифмашины)
Промышленное электрооборудование

Рекомендации по установке:

Убедитесь, что щетка (10×12,5×32 мм) соответствует требованиям оборудования.
Проверьте целостность пружины и рычажного механизма перед монтажом.
Надежно зафиксируйте щёткодержатель на круглом пальце (бракете).

Примечание: Давление пружины не регулируется – усилие прижима задано конструкцией. Для корректной работы используйте только рекомендованные графитовые щетки.

Страна производства: РОССИЯ
