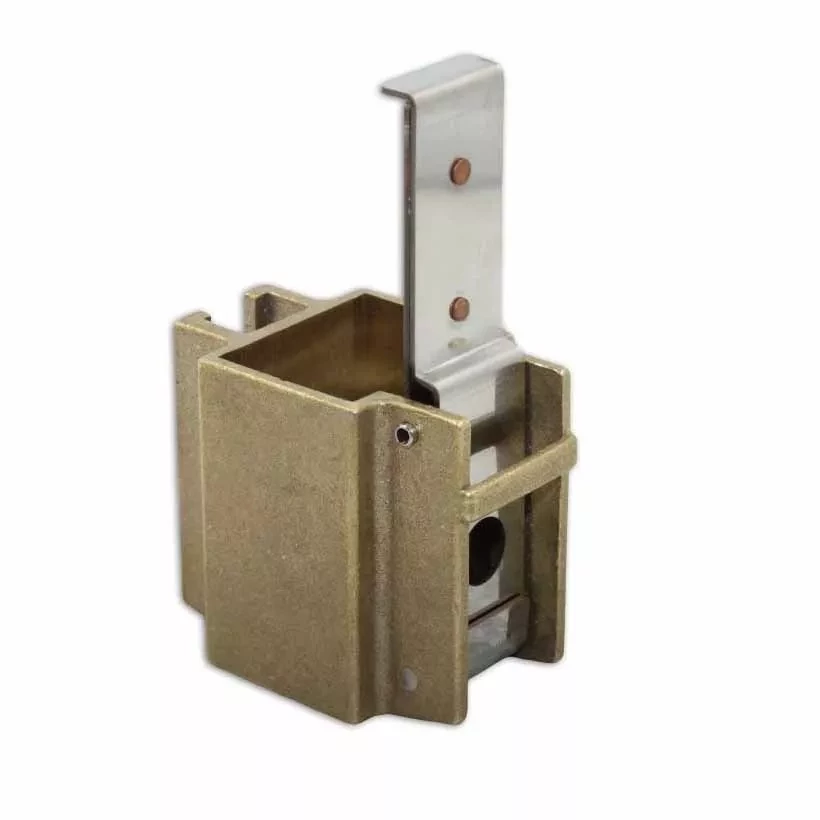

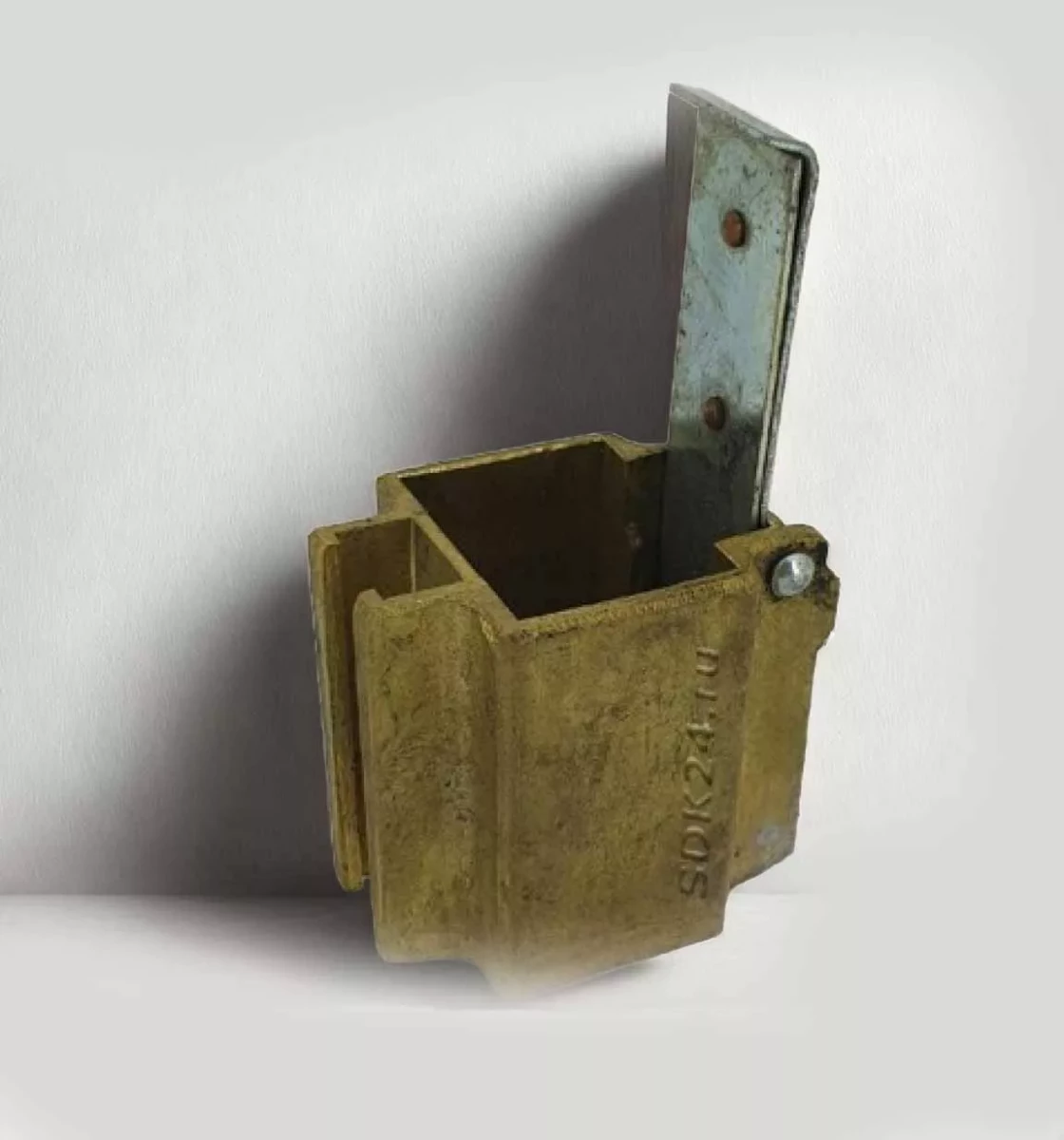

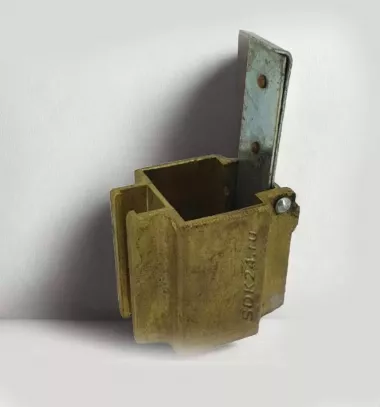

Щеткодержатель РТП 25х32

Описание:

Щёткодержатель РТП 25×32 – латунный радиальный однощеточный, с рулонной пружиной (спиральной) часового типа, радиальный, с разъемом для одной щётки. Давление на щетку передается непосредственно через пружину и не регулируется. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки. Рулонная пружина щеткодержателя РТП обладает такими же характеристиками трения, как и пальчиковые нажимные механизмы или часовые пружины других типов щеткодержателей.

РТП 25×32 устанавливается на 4ГПЭМ, МПЭ и другие.

Масса щеткодержателя РТП 25×32 — 177-180 гр. Подробнее

Тип:РТП

Это обозначение стандартной серии щеткодержателей. Они широко применяются в различных промышленных и бытовых электродвигателях переменного и постоянного тока (электроинструмент, бытовая техника, вентиляторы, насосы и т.д.).

Конструкция обычно включает:

Корпус: Из термостойкого диэлектрического материала (пластик, бакелит).
Пружину: Для прижима щетки к коллектору двигателя с постоянным усилием.
Токоподвод: Гибкий медный проводник (лапша) с наконечником для подключения.
Механизм крепления:Часто имеет отверстия под винты или шпильки для фиксации на щите двигателя.

Размеры: 25х32

Это габаритные размеры посадочного места под щетку(угольный электрод).
25 мм- Ширина щетки.
32 мм- Высота щетки.
Важно: Толщина (глубина) щетки не указана в этом обозначении и может варьироваться (часто встречаются 6мм, 8мм, 10мм). Для точной замены необходимо знать толщину старой щетки или размер ее паза в держателе.

Ключевые особенности и применение:

Назначение: Фиксация угольной (графитовой) щетки, обеспечение ее прижима к коллектору двигателя и подвод электрического тока.
Совместимость: Предназначен для использования со щетками размером 25 мм x 32 мм (ширина x высота). Толщину щетки нужно подбирать отдельно!
Крепление: Обычно крепится винтами к изолирующему щиту двигателя.
Токоподвод: Имеет гибкий медный провод с клеммой (часто под винт М4 или кольцевой наконечник).

Что важно при поиске и замене:

Точные размеры щетки: Убедитесь, что вам известна толщина (глубина) требуемой щетки (например, 25x32x8 мм). Без этого подобрать совместимую щетку невозможно.
Конструкция держателя: Хотя РТП - стандарт, могут быть нюансы в форме корпуса, длине и типе пружины, способе крепления пружины к щетке, длине и типе токоподвода. По возможности сравнивайте со старым держателем или ищите по модели двигателя/оборудования.
Модель двигателя/оборудования: Самый надежный способ найти точный аналог - искать по маркировке самого электродвигателя или устройства, в котором он установлен (например, модель дрели, стиральной машины, вентилятора).
Аналоги: Щеткодержатели РТП 25х32 производятся разными заводами (Китай, Россия, ЕС). Они взаимозаменяемы, если совпадают габариты и конструкция. Часто продаются в паре со щетками нужного размера.
