Щеткодержатель ДРПра1 (ДГ) 30х30

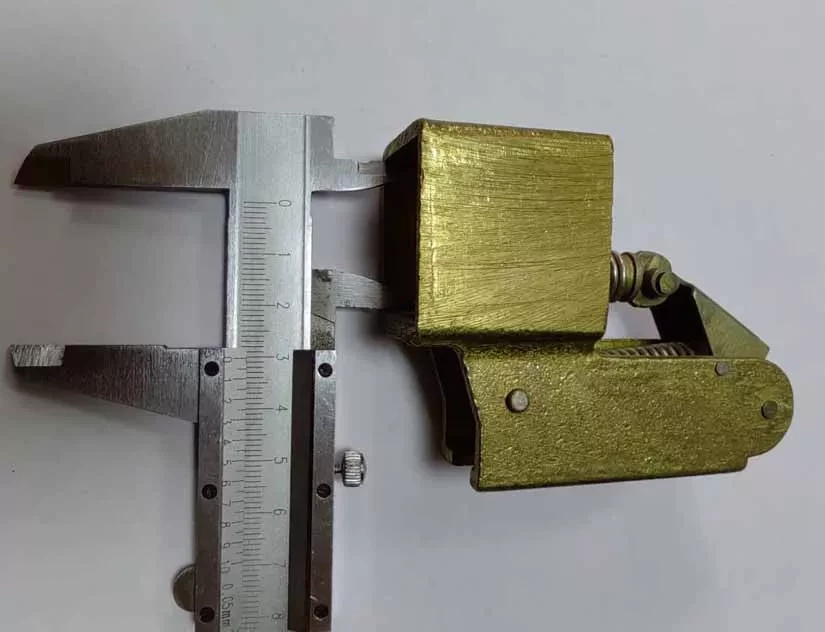

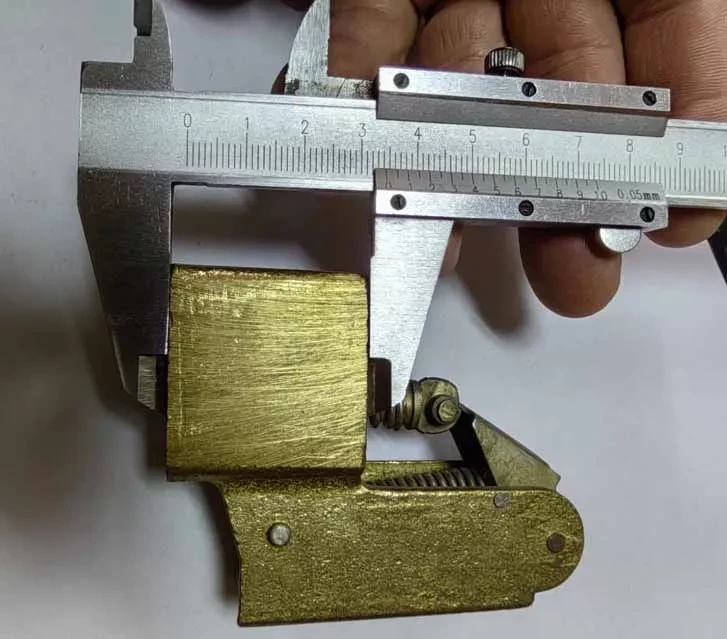

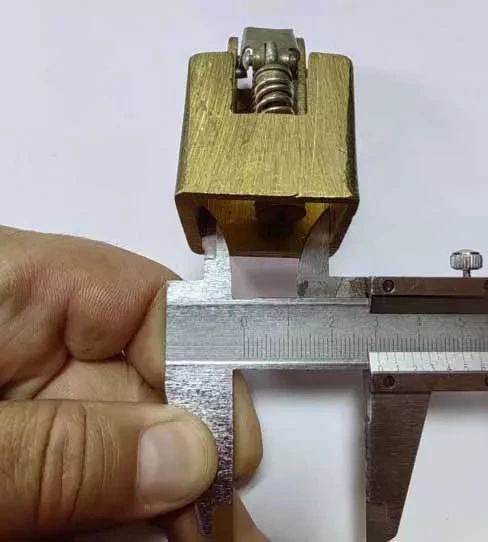

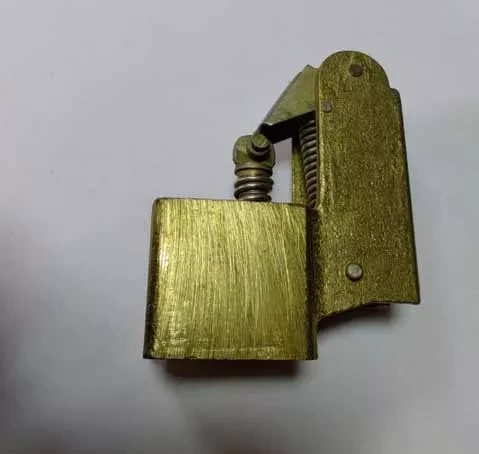

Щеткодержатель ДРПра1 (ДГ) 30х30 — это радиальный щеткодержатель с разъемом для одной щетки размером 30х30х40 мм, оснащенный специальной нажимной цилиндрической пружиной растяжения.

Изготавливается методом литья под большим давлением из латуни, стали и полиамида с последующей механической обработкой. Вес изделия составляет около 193 г.

Давление пружины передается на коллектор электродвигателя через рычаг, обеспечивая надежный контакт щетки с коллектором.

Крепится щеткодержатель с помощью круглого бракета (пальца) со стороны обоймы. Центральная ось обоймы совпадает с нормалью к поверхности коллектора.

Основное применение — генераторы постоянного тока для питания электродвигателей приводов механизмов карьерных экскаваторов и аналогичной техники.

Типичные модели генераторов, где используется щеткодержатель ДРПра1 (ДГ) 30х30, — ГПН, ПГ, ВТ450-3000. Подробнее

Щеткодержатель типа ДРПра1 (ДГ) 30х30 — это высококачественное устройство, предназначенное для использования в генераторах постоянного тока. Он обеспечивает надежный контакт графитовых щеток с коллектором, что необходимо для стабильной работы электрооборудования. Этот щеткодержатель широко применяется в генераторах для карьерных экскаваторов и других промышленных механизмов, требующих бесперебойного электропитания .

Конструкция и основные элементы

Щеткодержатель ДРПра1 (ДГ) 30х30 состоит из следующих компонентов:

Обоймадля размещения графитовой щетки.
Прижимная пружинацилиндрической формы, создающая необходимое давление на щетку.
Рычагс керамическим, текстолитовым или полиамидным наконечником, передающий давление пружины на щетку.
Детали крепежадля установки изделия на круглый палец (бракет) со стороны обоймы.
Амортизатордля компенсации вибраций.
Нажимная головка, обеспечивающая равномерный нажим на щетку .

Технические характеристики

Размер щетки: 30×30×40 мм.
Тип пружины: цилиндрическая пружина растяжения.
Регулировка давления: не предусмотрена.
Материалы изготовления: латунь, сталь, керамика, текстолит или полиамид (в зависимости от исполнения).
Вес: от 159 г до 232 г (в зависимости от чертежа).

В зависимости от модификации, щеткодержатель ДРПра1 (ДГ) 30х30 может иметь следующие варианты исполнения:

Чертеж	Материалы изготовления	Вес
1РВ.100.230-3 ГЧ	Латунь, сталь, керамика	201 г
1РВ.100.230 ГЧ	Латунь, сталь, керамика	159 г
1РВ.100.230-2 ГЧ	Латунь, сталь, текстолит	232 г
1РВ.100.230-1 ГЧ	Латунь, сталь, полиамид	193 г

Другие возможные обозначения:

ДРПра1-(ДГ)-30х30
ДРПра1 ДГ 30х30
drpra1 (dg) 30x30
Чертежи: ДГ.007.00.000.СБ, 5БС.112.122 .

Применение

Щеткодержатель ДРПра1 (ДГ) 30х30 используется в генераторах постоянного тока, которые обеспечивают питание электродвигателей приводов механизмов карьерных экскаваторов. Он подходит для генераторов типа:

ПГ,
ВТ-450-3000,
ГПН .

Преимущества и особенности

Отечественное производство: изделие поставляется как из наличия, так и под заказ с минимальными сроками изготовления.
Надежность: материалы и технология изготовления (фрезерная обработка, протяжка, сверление) обеспечивают долговечность и стабильность работы.
Гарантия: 12 месяцев с возможностью продления до 5 лет.
Доставка: осуществляется во все регионы России и страны мира .

Щеткодержатель ДРПра1 (ДГ) 30х30 — это критически важный компонент для промышленного электрооборудования, обеспечивающий надежный контакт и передачу тока. Его robustная конструкция и адаптивность к различным условиям эксплуатации делают его идеальным выбором для использования в тяжелой технике и генераторах постоянного тока.

Для заказа или уточнения стоимости обратитесь по телефону +7(925) 123-75-76 или отправьте заявку на электронную почту
