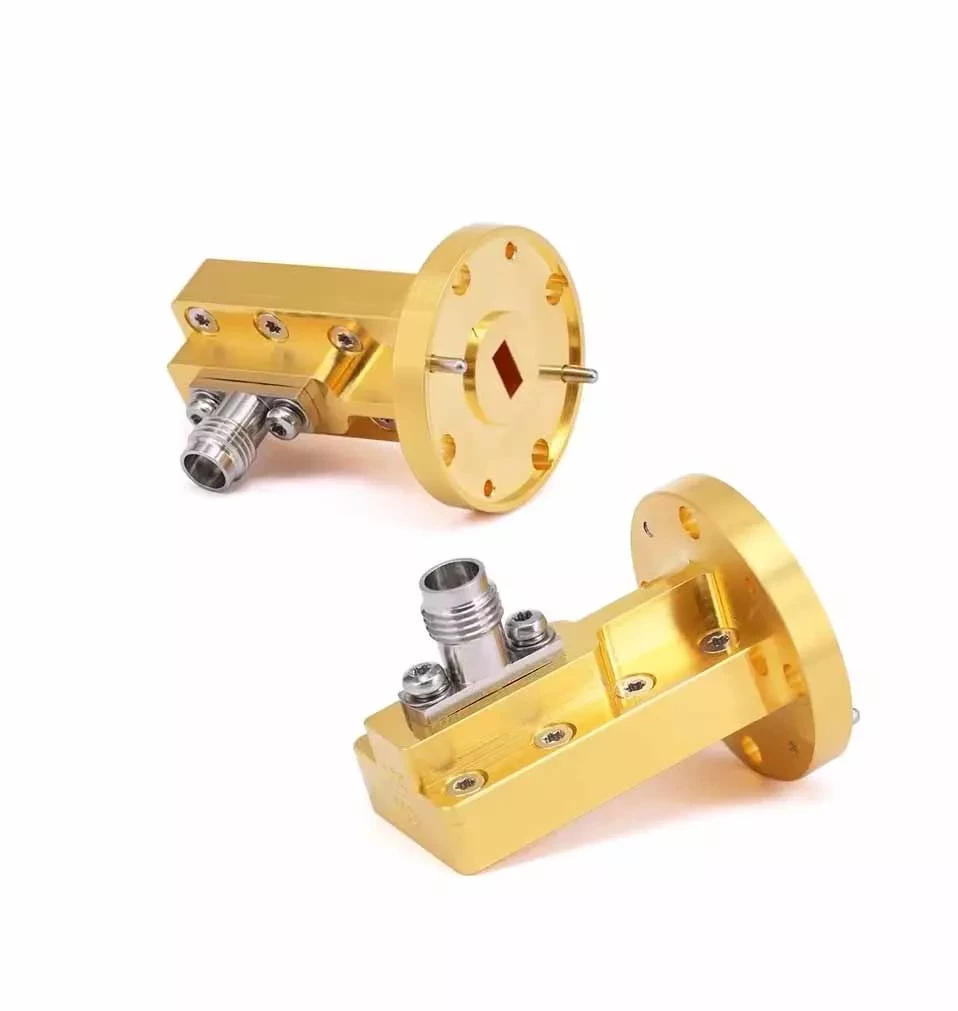

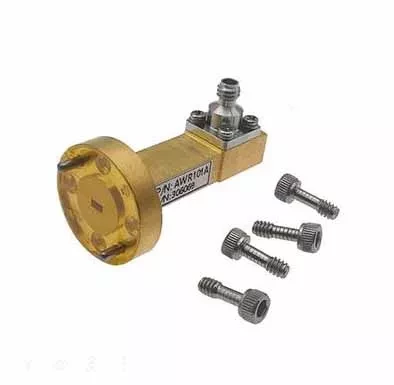

Адаптер угловой волноводно-коаксиальный RF ONE AWR101A

Адаптер RF ONE AWR101A (угловой волноводно‑коаксиальный, WR10 → 1,0 мм, 73,8–110 ГГц) нужен, чтобы согласовать волноводный тракт с коаксиальной линией — то есть соединить оборудование с разными типами СВЧ‑разъёмов.

• Производитель: RF ONE

• Волновод: WR10

• Коаксиальный разъём: 1,0 мм (розетка)

• Диапазон: 73,8–110 ГГц

• Фланец: UG387/U

• Исполнение: угловое (прямой угол)

Где это применяют

• Измерения в миллиметровом диапазоне. Его ставят в измерительные стенды, чтобы подключать анализаторы спектра, генераторы и другие приборы к волноводным устройствам.
• Лабораторные и калибровочные установки. Нужен для точной передачи сигнала при калибровке СВЧ‑трактов и проверке характеристик компонентов.
• Подключение внешних устройств. Часто используют для подсоединения смесителей, умножителей, детекторов и преобразователей частоты, у которых коаксиальный выход, к волноводной системе.
• Радиолокация, спутниковая связь, испытания антенн. В таких системах часть узлов работает на волноводе, а измерительная или управляющая часть — на коаксиале; адаптер обеспечивает стыковку.
• Тестирование СВЧ‑компонентов. Позволяет проверять параметры фильтров, ответвителей, нагрузок и т. п., когда тестируемое устройство выполнено в волноводном исполнении, а измеритель — в коаксиальном.

Угловое исполнение (прямой угол) и фланец UG387/U делают монтаж удобнее: адаптер можно ставить в стеснённых местах и надёжно фиксировать в стойке или на стенде. Это как переходник между двумя разными «типами дорог» для СВЧ‑сигнала — чтобы он не терялся и не отражался на стыке.
