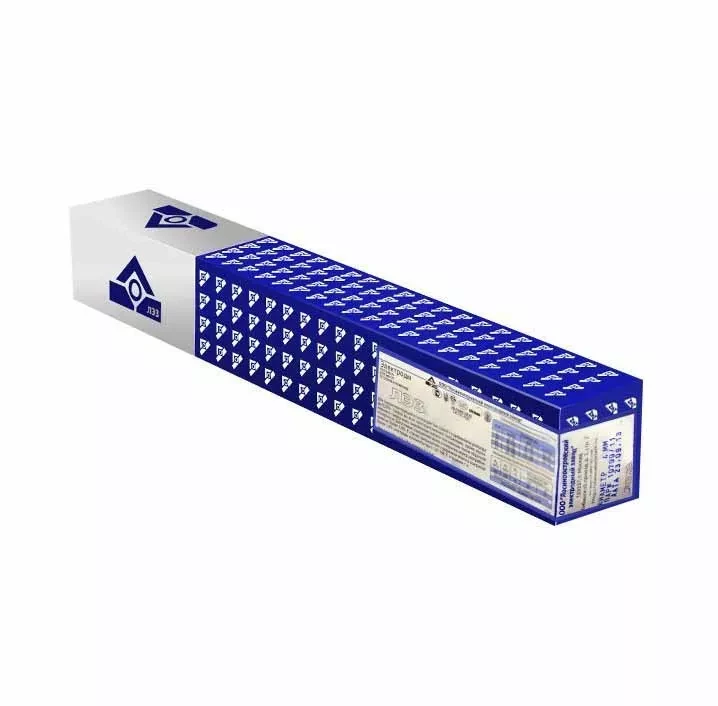

Электроды ЦУ-5 ф 2,5 (5 кг) (ЛЭЗ)

Описание:
Сварочные электроды ЛЭЗ ЦУ-5 предназначены для ручной дуговой сварки (ММА) ответственных конструкций из углеродистых и низколегированных сталей. Специализированы для сварки элементов поверхностей нагрева котлоагрегатов, корневых слоев швов толстостенных трубопроводов и теплообменников, работающих при температуре до 400°С .

Электроды с основным покрытием типа Э50А обеспечивают получение металла шва с высокой пластичностью, ударной вязкостью и стойкостью к образованию кристаллизационных трещин. Низкое содержание водорода в наплавленном металле позволяет выполнять сварку ответственных конструкций без предварительного подогрева .

Преимущества:

Высокая стойкость к трещинообразованию: Металл шва устойчив к образованию горячих и холодных трещин, что критически важно для сварки трубопроводов и котлов .

Термостойкость: Сварные соединения сохраняют работоспособность при температурах эксплуатации до 400°С .

Универсальность положений сварки: Возможность сварки во всех пространственных положениях (нижнее, в

Подробнее

Преимущества:

Высокая стойкость к трещинообразованию: Металл шва устойчив к образованию горячих и холодных трещин, что критически важно для сварки трубопроводов и котлов .
Термостойкость: Сварные соединения сохраняют работоспособность при температурах эксплуатации до 400°С .
Универсальность положений сварки: Возможность сварки во всех пространственных положениях (нижнее, вертикальное, потолочное, горизонтальное), кроме вертикального "сверху-вниз" .
Технологичность: Сварка ведется на короткой дуге постоянным током обратной полярности без предварительного подогрева кромок .

Технические характеристики:

Параметр	Значение
Марка	ЛЭЗ ЦУ-5
Тип (по ГОСТ 9467-75)	Э50А
Диаметр	2,5 мм
Длина стержня	300-350 мм
Вес нетто	5 кг
Покрытие	Основное (Б)
Род тока	Постоянный, обратная полярность (DC+)
Коэффициент наплавки	9,5 г/А·ч
Расход на 1 кг наплавленного металла	1,7 кг

Режимы сварки (диаметр 2,5 мм):

Положение шва	Сила тока, А
Нижнее	75–90
Вертикальное	70–85
Потолочное	65–85
Общий диапазон	50–100

Химический состав наплавленного металла (%):

C	Mn	Si	S (не более)	P (не более)
0,06–0,12	1,00–1,60	0,20–0,50	0,030	0,035

Механические свойства металла шва (не менее):

Параметр	Значение
Временное сопротивление (σв)	≥ 490 МПа
Относительное удлинение (δ5)	≥ 20%
Ударная вязкость (KCU)	≥ 137 Дж/см²
Ударная вязкость при -40°C (KCV)	≥ 34 Дж/см²

Область применения:

Сварка элементов поверхностей нагрева котлоагрегатов и пароперегревателей .
Сварка корневых (первых) слоев швов толстостенных трубопроводов .
Приварка трубок теплообменников к трубным решеткам в условиях ограниченного доступа .
Сварка оборудования и трубопроводов атомных электростанций .
Свариваемые стали: Ст3, 09Г2С, 10Г2С1, 15ГС, 16ГС и другие низколегированные стали .

Рекомендации по применению:
Перед использованием электроды необходимо прокалить при температуре 340–380°C в течение 1 часа для удаления влаги из гигроскопичного основного покрытия . Сварку следует выполнять на короткой дуге, тщательно зачистив кромки от ржавчины, масла и влаги. Предварительный подогрев и последующая термообработка, как правило, не требуются .
